本安型LED巷道燈系列 >>

DJS24(36)/127L（B）礦用隔爆兼本安型LED巷道燈

一、適用范圍及用途

本產品適用于有甲烷、煤塵等爆炸性混合物氣體的煤礦井下巷道及機電峒室，中心變電所、車場、泵房等場所，作固定式照明用。
產品執行 MT221-2005《煤礦用防爆燈具》、GB3836-2010《爆炸性氣體環境用電器設備》標準。

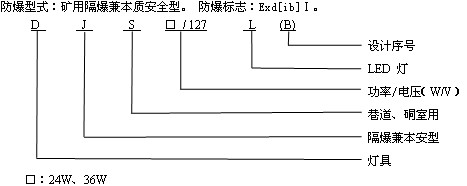

二、型號及含義

三、主要特點

該巷道燈主要特點是使用壽命長，免維護、高安全性、光散角大、方便清潔。圓形巷道燈與直形巷道燈比占用空間位置小，更便于安裝，使用范圍更廣泛。

四、主要技術參數

序號	型號	額定電壓	額定功率	照度（距離3m時）	引入電纜規格mm	外形尺寸 mm	重量kg
1	DJS24/127L(B)	127V	24W(12W×2)	≥10Lx	φ10.5-φ15	249×218	4.4
2	DJS36/127L(B)	127V	36W(12W×3)	≥10Lx	φ10.5-φ15	249×218	4.5

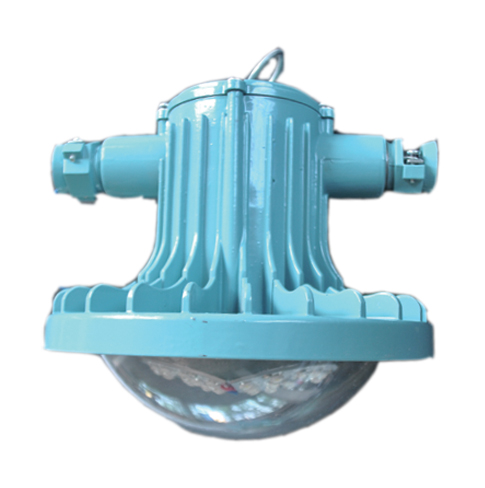

五、結構概述

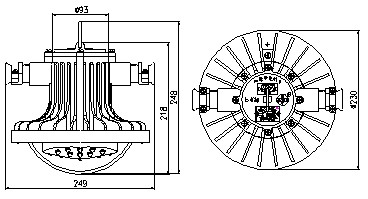

六、外形尺寸

該巷道燈為固定使用型，采用隔爆兼本質安全結構。由接線電源隔爆腔和LED光源腔組成。接線電源隔爆腔內的本安電路，將通過引入裝置的127V交流電，變換為穩壓、恒流、經安全柵雙重保護的本安電源供LED光源使用。LED光源腔，由高亮度LED發光二極管、鰓形散熱外殼體、下殼體、防靜電透明燈罩、上蓋等構成。

上蓋設有銘牌，安裝環。接線電源腔與LED光源腔有符合規定的隔爆接合面，接線電源腔與外界有符合規定的隔爆接合面，巷道燈與外界有符合規定的密封墊。
